solidworks是工程師與設計師之間最廣為人知的3D機械CAD軟體,介面乾淨俐落且直覺性,將建好的3D模型轉為3D列印的STL檔步驟也很清楚!

這次要教各位3D作品製作好後,要如何輸出成3D列印適用的STL檔格式!

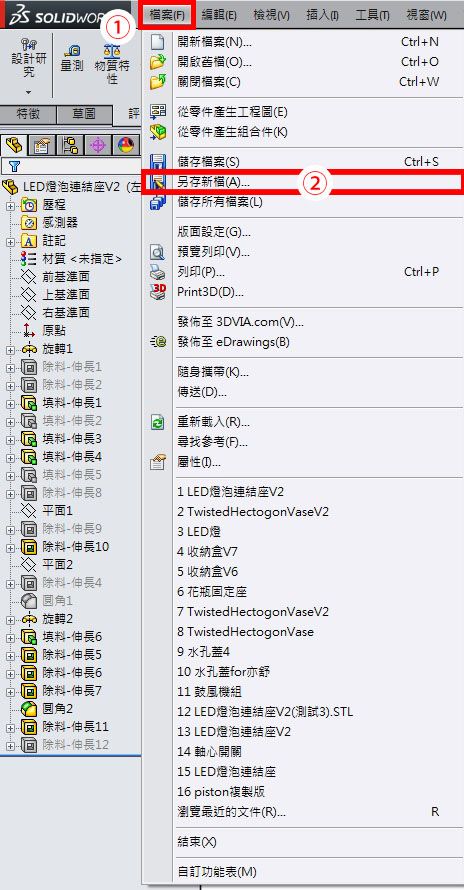

首先,在solidworks軟體的頁面左上角,開啟檔案>另存新檔。

01

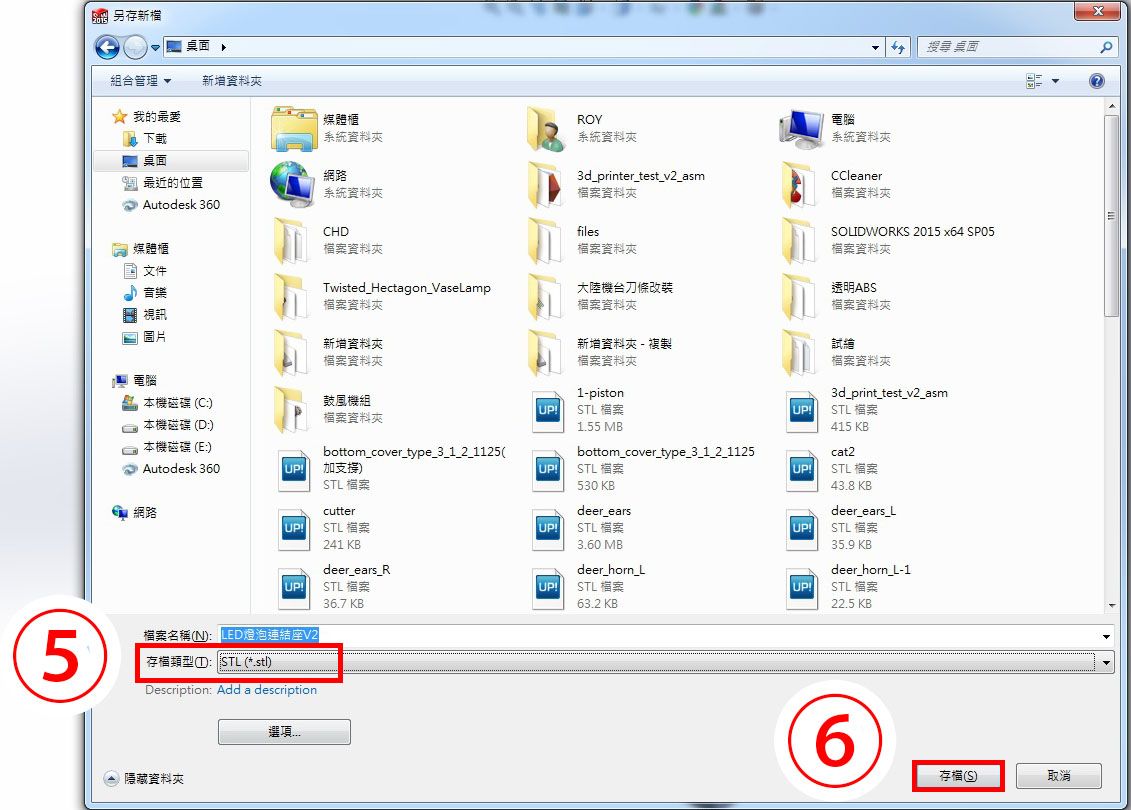

接著,點選下拉式表格選擇輸出(存檔)格式。點選STL(*.stl)

03



選擇好後,按下存檔。

04



輸出STL格式的細部設定點選項:

選項 敘述
輸出為 為附加的製造檔案格式,選擇壓縮檔案來壓縮檔案。

為 STL 檔案格式,選擇目標系統支援的輸出格式:

  • Binary: 比 ASCII 檔案小。
  • ASCII: 有更多系統支援。

對於單位,選擇量測的單位。

解析度 控制以立體型雕 (STL) 格式輸出之非平坦曲面的鋪面品質。 較低的誤差值會以較高的整體零件精度來產生 STL 檔案</Z1>。</Z2> 較高精度(高鋪面品質)的檔案較大且會使模型計算速度減低</Z1>。</Z2>

粗糙或良好

預設的解析度。

自訂

  • 移動誤差值滑動桿來調整誤差公差, 此數值控制整體零件的鋪嵌紋路品質。較低的值會以較高的整體零件精度來產生檔案。
  • 移動角度滑動桿來調整角度公差,此數值控制較細部的鋪嵌紋路品質。較低的數值會以較高的細部精度來產生檔案,但是需要較長的時間。
當您移動這兩個滑動桿時,相對應的同心圓會根據值而調整。這兩個圓會大約顯示出鋪嵌密度隨著設定值變化的情況。(請參考下面的預覽)。

儲存前顯示 STL 訊息

顯示包含下列資訊的 SOLIDWORKS 對話方塊 (當您在 另存新檔 對話方塊中按一下 儲存 時): 三角形 (號碼)、檔案大小檔案格式 及目錄路徑和檔案名稱。

預覽(W)

在圖面中顯示具有小平面的模型的預覽,並在輸出選項對話方塊中顯示三角形(數目)及檔案大小資訊。

STL 格式 下列三個選項僅支援 STL 格式:
請勿轉換 STL 輸出資料到正的座標空間 使輸出零件維持其在整個空間中相對於原點的位置。
在一個檔案中儲存組合件的所有零組件 (僅用於組合件) 將每個組合件及其零組件儲存在單獨的 .st 檔案中。
檢查干涉 (僅用於組合件) 在儲存組合件文件前先執行干涉檢查。輸出包含重合或干涉本體的組合件至單一的 .stl 檔案,可能會產生不適合於某些快速原型系統的檔案。建議您在儲存組合件文件之前先檢查零組件之間的干涉。詳細資訊請參考<干涉檢查>。
附加的製造檔案格式 下列兩個選項僅支援附加的製造檔案格式:
包括材質 包括已經被套用至零件或本體的材料。

材料的階層架構如下所示:

如果套用至三個本體零件的材料是鋼,而套用至本體 A 的材料是紅銅,則本體材料為:

  • 本體 A = 紅銅
  • 本體 B = 鋼
  • 本體 C = 鋼
包括色彩 包括在模型的外觀設定中定義的色彩。
輸出座標系統 選擇輸出要套用的座標系統。如果您選擇 -- 預設 --,則不套用變換矩陣母型。

05



調整好後,按下確定會再跳出確認視窗,再按下是(Y)就可以了。

06



將輸出的STL檔拖進UP!的操作軟體中試試看,能夠順利顯示就是成功囉!

07
